故障电弧探测器

1概述

　　1.1产品特点

　　本产品为故障电弧探测器，产品遵循国标GB14287.4-2014，该产品可以对接入线路中的故障电弧(包括故障并联电弧、故障串联电弧)进行检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。

　　1.2 产品适用的范围

　　可适用于商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐等场所等。

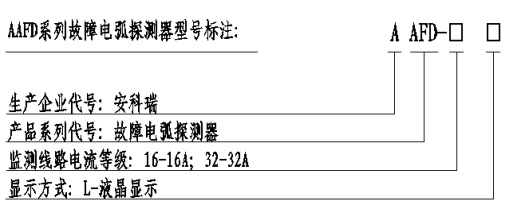

　　1.3 产品型号及命名规范

　　根据额定电流等级不同，产品型号命名规则如下：

2 技术特点

　　本产品能够检测线路中符合标准要求的串/并联故障电弧，发出现场声光报警，并将检测结果上传给故障电弧中继模块。本产品可以通过RS485总线与上端监控设备进行实时通讯，将产品检测线路状态实时上传。

3 产品技术参数

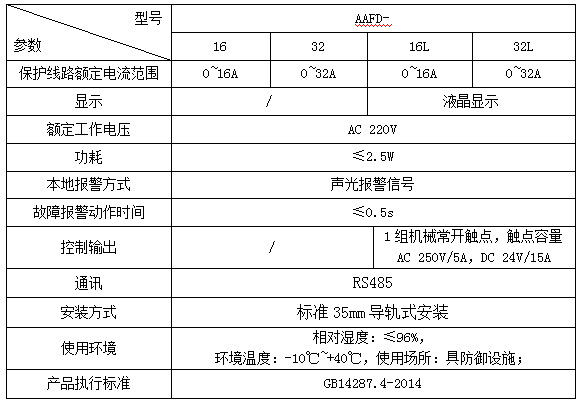

　　3.1技术参数

4 产品主要功能

　　监测单相回路的故障电弧;

　　通过对电气线路的实时监测能及时、准确的发现电气线路中的故障和异常状态，可帮助用户迅速查明电气故障发生的区域，以便及时消除电气火灾隐患;

　   具有声光报警功能;

　　本探测器尺寸小巧、安装方便，采用标准35mm导轨安装;

　　具有故障电弧模拟发生功能，可以通过模拟故障电弧对本机进行性能测试;

　　具有通用485总线接口，采用标准Modbus协议进行数据交换，信号兼容性强。

5产品外形尺寸及安装方式

　　5.1产品外形尺寸

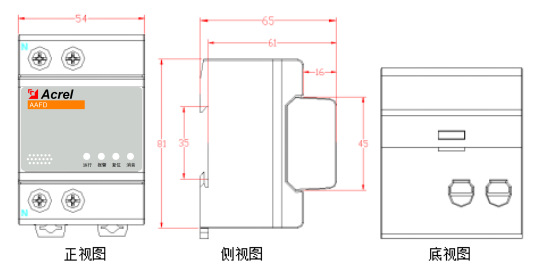

　　(1)AAFD-16/32

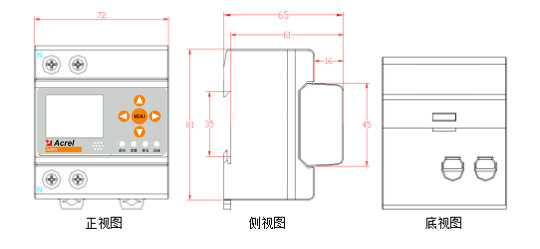

      (2)AAFD-16L/32L

     5.2安装方式

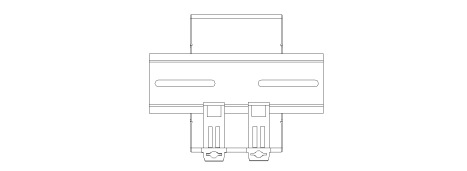

35mm导轨安装

6 操作说明

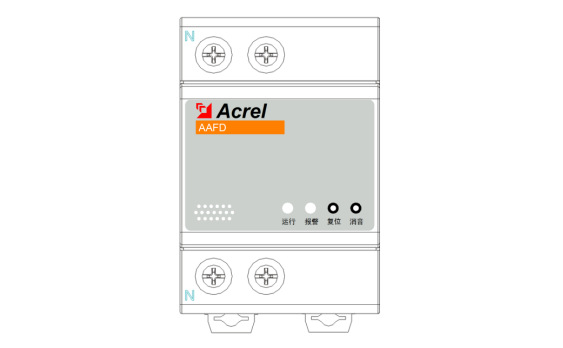

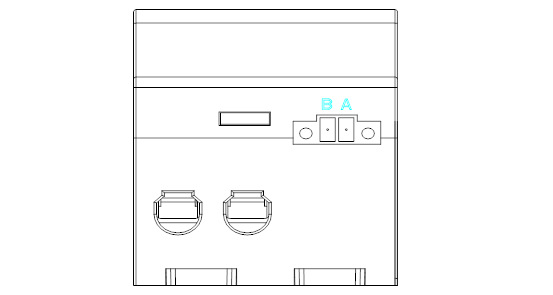

　　图1 故障电弧探测器示意图(俯视图)

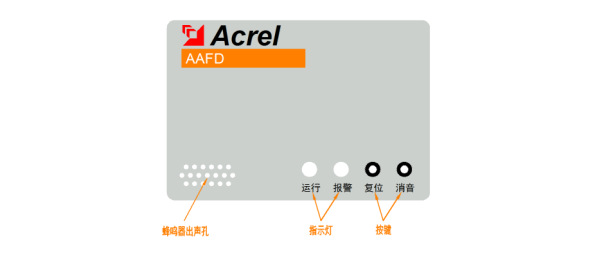

　　图2 故障电弧探测器示意图(正视图)

　　如图2所示，当产品串联接入AC220V线路中，产品正常运行时，产品界面上的运行灯有规律地闪烁，报警灯不亮。

　　当产品检测到线路中的故障电弧时，发出声光报警(报警灯亮，蜂鸣器响)，并会通过RS485串口总线将报警信号传输给上端中继模块。当排除线路中产生故障电弧的原因后，可以通过复位键消除产品报警状态，使产品恢复至正常工作状态。

　　当产品检测到故障电弧，发出声光报警时，可通过消音键消除蜂鸣器声音，报警指示灯仍亮。当排除线路中产生故障电弧的原因后，可以通过复位键消除产品报警状态，使产品恢复至正常工作状态。

7 接线和调试方式

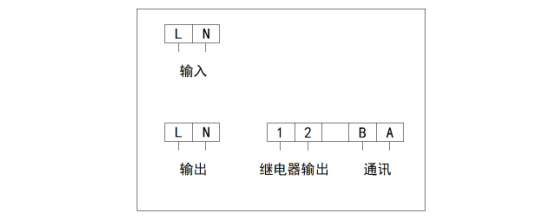

　　7.1接线端子定义

     7.2 接线和调试方式

　　1. 强电接线方式：产品串联接入被保护AC220V电路中，采用“上进下出，两进两出”的接线方式，零线N接在面向产品的左侧，火线L接在面向产品的右侧。

　　2. 通讯线接线方式：正视图中标识A 、B位置为RS485通讯接口，可与中继模块/监控主机连接，实现通讯功能。

　　3. 产品调试：产品正确接入线路中后，面板上运行灯会有规律地闪烁，常按“消音键”10秒后松开，红色“报警灯”亮，蜂鸣器响(未关闭的情况下)，说明产品检测功能正常。

8 故障分析与排除

　　对于以下几种情况，值班人员或用户的专门管理人员可以进行故障排除和处理

　　1) 产品一直出现报警状态;先检查线路中是否存在故障电弧，排除产生故障电弧原因后，按复位键对产品进行复位。若还是维持报警状态，可能由于产品后端负载(产品后端连接的电器)内部存在故障电弧(电器老化或线路接触不良引起)造成。若后端无负载，产品还是一直处于报警状态，请联系厂家或专业技术维修人员进行更换或维修。

　　2) 按键无作用;若在保质期内，可能由于运输过程或外物长期触碰按键造成的按键损伤，可与当地经销商联系更换。保质期外，请联系厂家或专业技术维修人员进行更换或维修。

　　3) 通讯异常;可能由于RS485通讯连接线未接好，或本机地址与其他故障电弧探测器的地址重复造成。若未解决，请联系厂家或专业技术维修人员进行更换或维修。

　　4) 报警时报警灯亮但蜂鸣器未响;可能由于使用者将消音键按下后，未取消消音状态，再轻按消音键即可。

9 维修和保养

　　1、本产品出现故障后需及时修理或更换，不允许长时间停止运行，如果遇到值班人员无法处理的故障时，应该及时通知生产厂家或当地维修部门，予以处理。

　　2、当产品长时间工作时，应该按每月一次的频率来操作“复位”按钮，以保证产品处于正常工作状态。

　　3、当产品的通讯灯或运行灯出现异常时，按“复位”按钮，对产品进行复位处理，如故障依旧存在，请及时联系生产厂家或联系就近专业维修部门，予以处理。

10 注意事项

　　(1) 每月一次操作“复位”按钮，以保证产品处于正常工作状态。

　　(2) 报警发生后，应对供电电路进行隐患排除，隐患排除以后进行复位操作，使产品恢复正常工作状态。

　　(3) 每次故障处理后，应对发生故障的时间、类型及处理方式等内容进行记录，以便日后查询。

　　(4) 未经本公司同意，任何人员不得拆开本产品或进行维修。

　　(5) 本产品的工作年限为6年，到时应予以更换。

　　(6) 本产品属于仪器仪表类，应在其主要技术特性下工作，应避免冲击、碰撞，严禁雨水淋湿。

　　(7)在安装前要切断上端输入线电源，保证人身安全。

　　(8)安装入导轨时，上端在里侧先装入导轨，然后向下用力，将下端两卡扣卡入导轨.

　　(9)每个产品侧面标签处都会有本机通讯地址，与上端服务器通讯时，查询到报警信息都是以本机通讯地址来区分的。

　　(10)如对产品地址进行修改，请对应修改侧面标签对应的本机地址，防止出现地址混乱不清楚的现象
