ACR系列网络电力仪表

功能：

该系列仪表能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度，谐波等，并具备完善的通信联网功能，非常适合于实时电力监控系统。

应用范围：

适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。

订货范例：

具体型号：ACR220E(L)

技术要求：输入电压三相AC380V；电流变比100A/5A；接线方式三相四线；准确度0.5级。

通讯协议：RS485接口 Modbus/RTU协议

辅助电源：AC/DC220V

技术参数：

技术参数			指标
输入	网络		单相、三相三线、三相四线
	电压	额定值	AC100V、400V
		过负荷	1.2倍持续，瞬时2倍/1秒
		功耗	＜0.2VA
	电流	额定值	AC1A、5A
		过负荷	1.2倍持续，瞬时10倍/10秒
		功耗	＜0.2VA
	频率		45-65Hz
输出	电能脉冲		2路脉冲输出，10000、40000、160000imp/kwh
	通讯		RS485/Modbus-RTU、Profibus-DP
电源	范围		AC80-270V、DC90-350V
	功耗		≤10VA
工频耐压			2kV/1min交流有效值
抗干扰性能			符合GB6162
环境	常规		工作温度：-10℃～+55℃；储存温度：-20℃～+70℃ 相对湿度：5%～95% 不结露，无腐蚀性气体场所；海拔高度：≤2500m
	ACR220EG ACR320EG		工作温度：-40℃～+55℃；储存温度：-50℃～+70℃ 相对湿度：5%～95% 不结露，无腐蚀性气体场所；海拔高度：≤5000m
精度等级			电流、电压：0.2级，功率、有功电能：0.5级，频率：0.05Hz，无功电能：1级

产品选型：

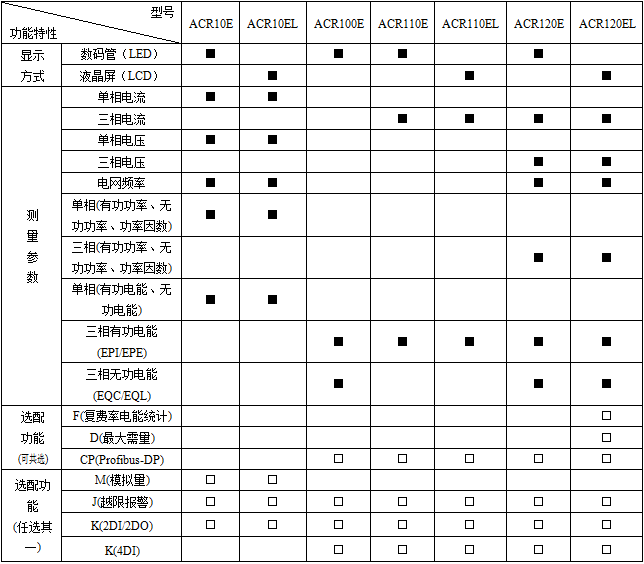

ACR1XX系列产品规格

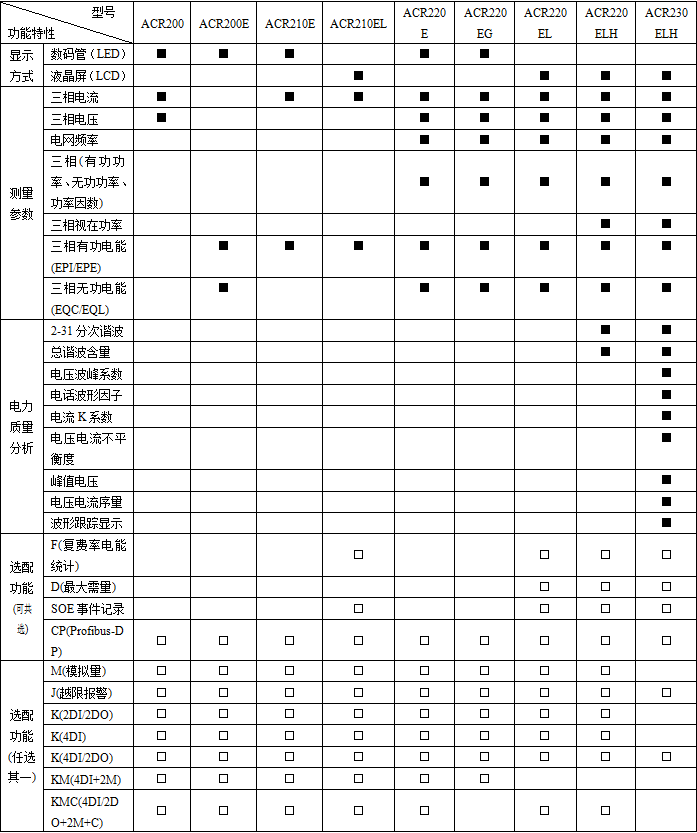

ACR2XX系列产品规格

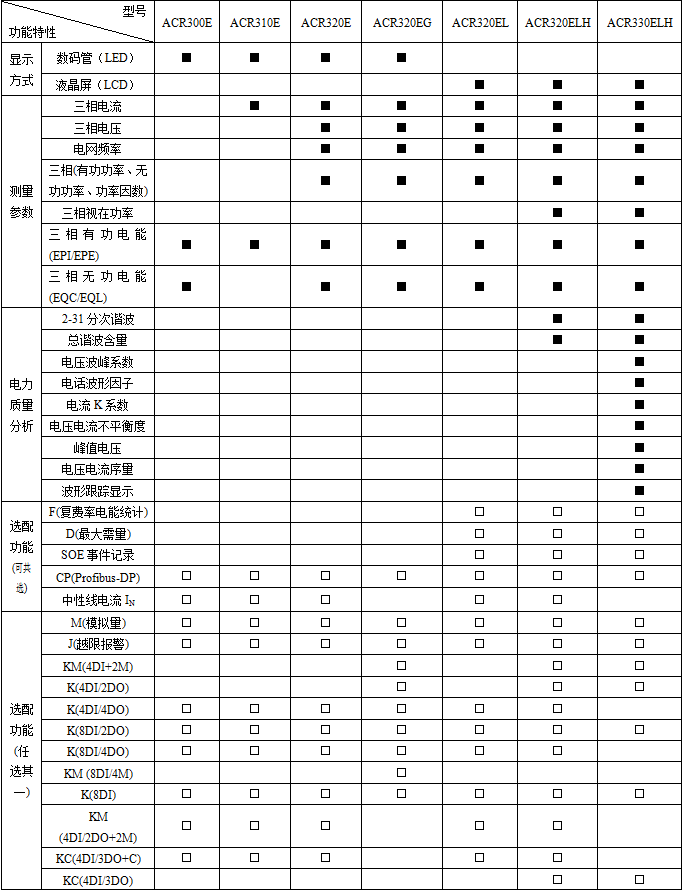

ACR3XX系列产品规格

注：“■”为标配功能，“□”为选配功能。

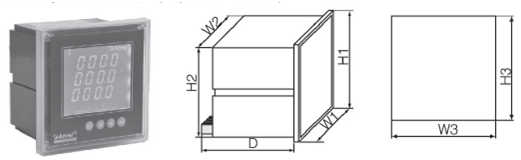

外形尺寸：
