多用户计量箱

　　1 概述

　　ADF300系列多用户计量箱是安科瑞设计的一种电子式智能型多用户电能表，设计采用一户一计量方案，具有计量精度高、计量回路之间互不干扰、集中安装、集中管理优势。多用户计量箱最大可以同时计量12户三相、36户单相，支持单、三相回路混合搭配使用，该产品广泛应用于居民小区、学生公寓、旧楼改造、办公楼、商场商铺用电管理。

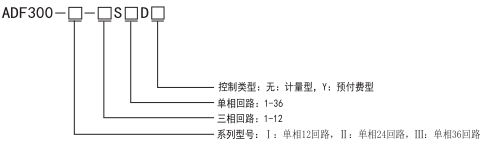

　　2 型号说明

　　3 技术指标

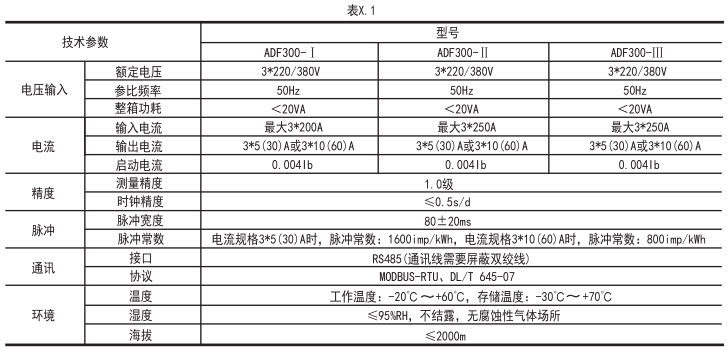

　　ADF300多用户计量箱技术指标见表X.1所示

　　4 产品功能

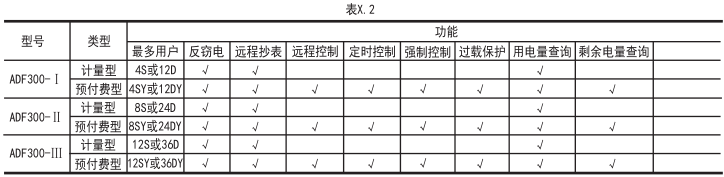

　　ADF300多用户计量箱产品功能见表X.2所示

　　5 产品尺寸

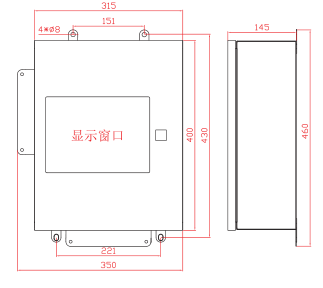

　　■ ADF300-Ⅰ尺寸

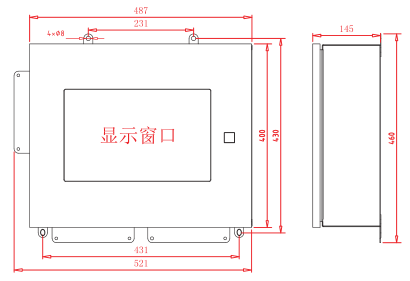

　　■ ADF300-Ⅱ尺寸

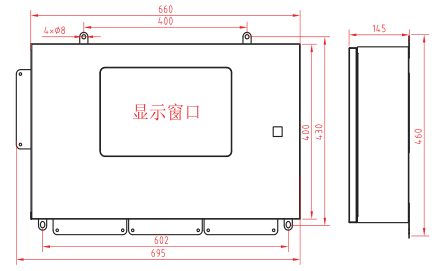

　　■ ADF300-Ⅲ尺寸

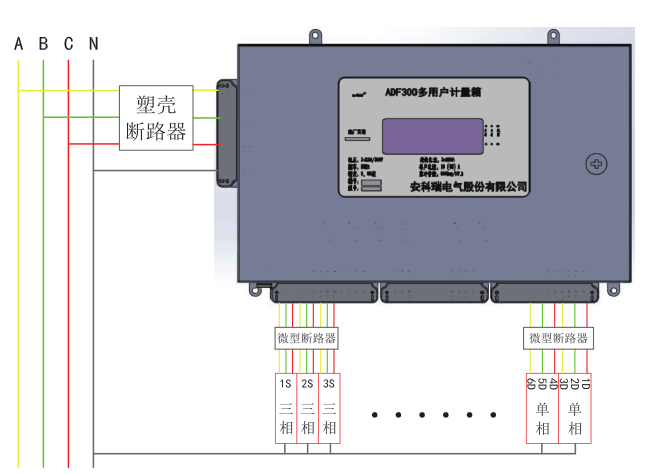

　　6 典型应用方案

　　7 订货范例

　　例 1：型号：ADF300-Ⅲ-5S12DY

　　说明：5路三相+12路单相(预付费型)

　　例 2：型号：ADF300-Ⅲ-4S15DY

　　说明：4路三相+15路单相(预付费型)

　　注意：订货时单相回路必须是3的倍数。

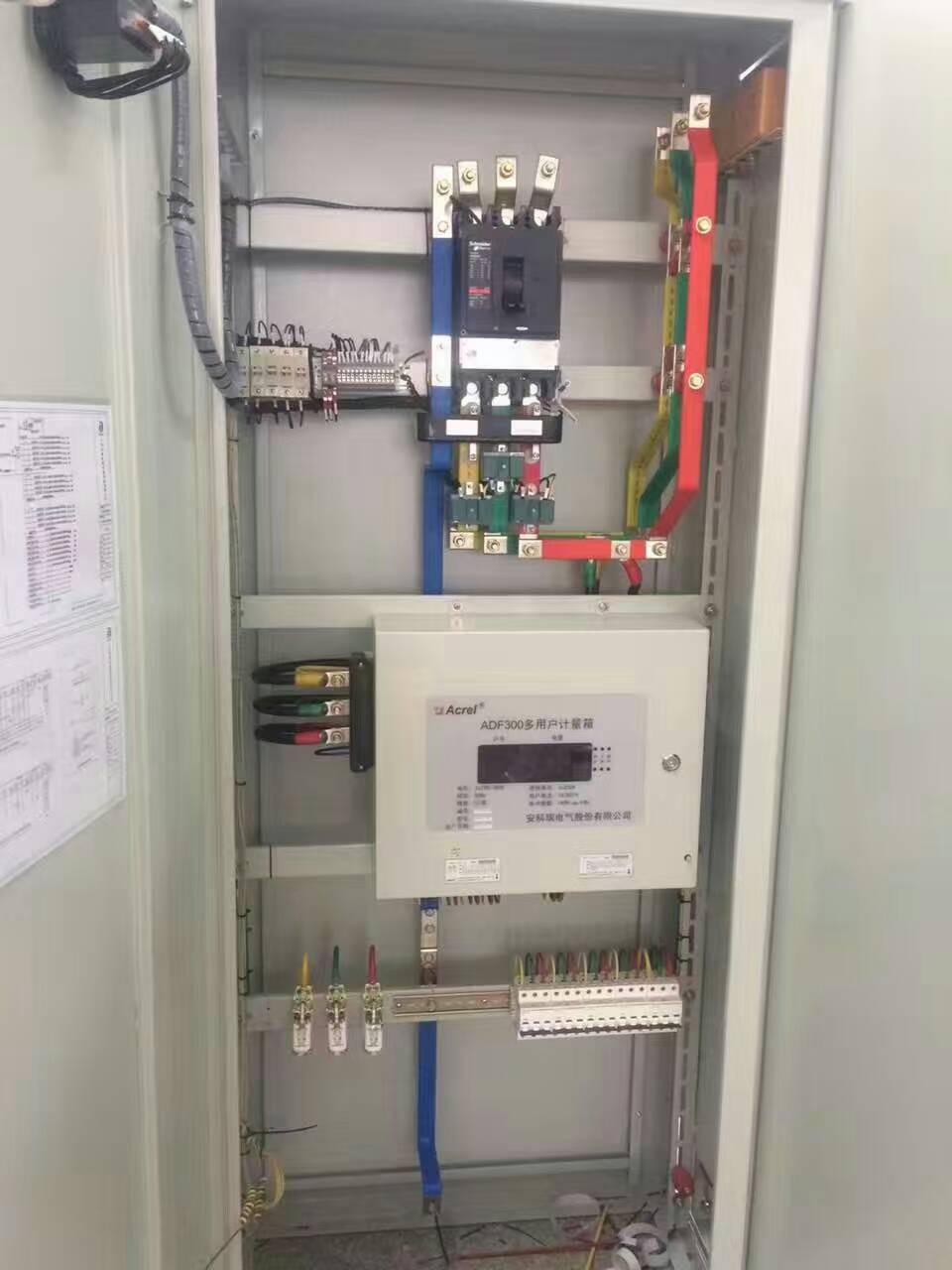

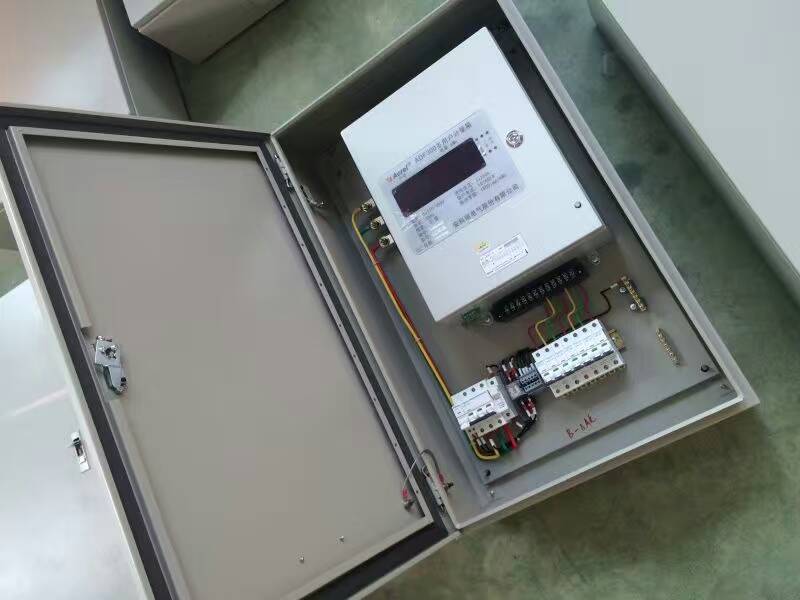

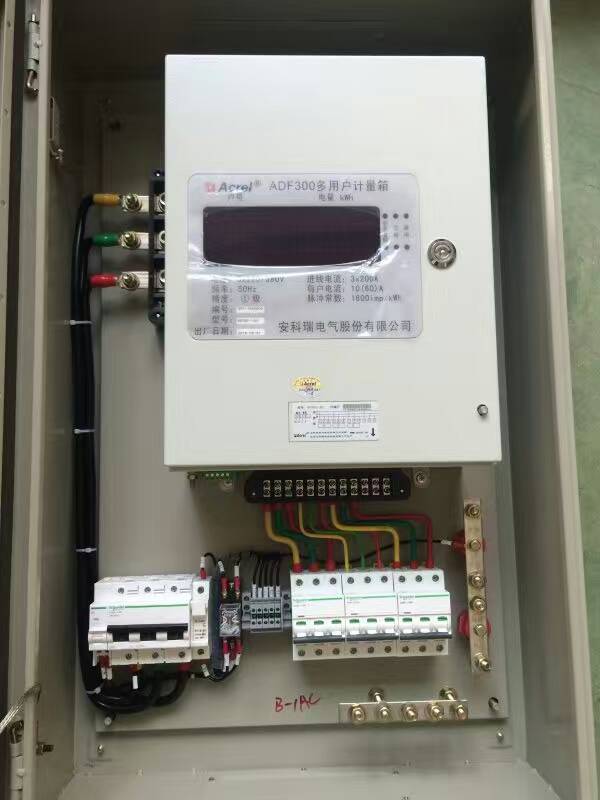

　　8、安装例子
