AIM-T200 绝缘监测仪

　　一.概述

　　AIM-T200 绝缘监视仪是安科瑞电气集多年电力仪表行业的设计经验，研究出主要用来监视低压 IT 系统对地绝缘情况的装置，AIM-T200 根据安装方式分为导轨式安装和嵌入式安装，导轨式安装为 AIM-T200A,嵌入式安装为 AIM-T200B，AIM-T200 绝缘监视仪采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化、数字化、网络化于一身，装置具有故障预警、报警、事件记录等功能，本产品可用于煤矿，船舶等 IT 系统上，为这些工业场所提供安全可靠的漏电保护解决方案。

　　二.功能特点

　　具有对被监测 IT 系统对地绝缘电阻监测与故障预警、报警功能;

　　继电器报警输出、LED 报警指示等多种故障指示功能;

　　采用先进的现场总线通讯技术，与外接报警和显示仪、上位机管理软件通讯，可以实时监控 IT 系统的运行状况;

　　具有事件记录功能，能够记录报警发生的时间和故障类型，方便操作人员分析系统运行状况，及时消除故障。

　　支持多套互联的 IT 系统，可通过端子输入使能来关闭绝缘监测功能。

　　自检功能，可实现硬件测量电路的故障自检;

　　三.参考标准

　　GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第 7-710 部分：特殊装置或场所的要求—医疗场所》;

　　IEC 61557-8-2007《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第 8 部分：IT 系统用绝缘监测装置》;

　　JGJ 16-2008 《民用建筑电气设计规范》。

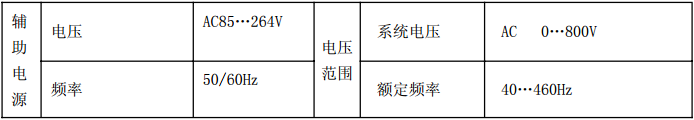

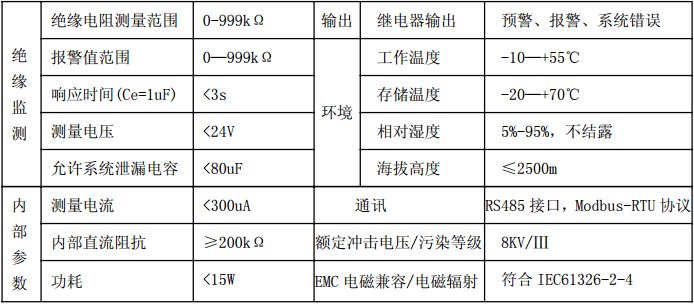

　　四.技术参数

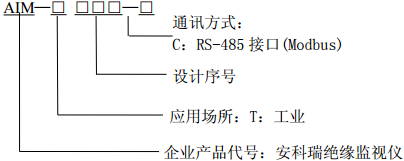

　　五.型号说明

　　例如：AIM-T200A-C

　　产品：绝缘监测仪应用场所：

　　工业场所通讯方式：

　　RS485 通讯接口，Modbus-RTU 协议

　　六.安装与接线

　　6.1 外形与安装开孔尺寸(单位：mm)

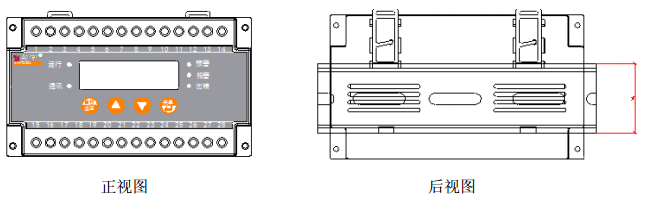

　　上图为导轨式安装的绝缘监视仪 AIM-T200A 的正视图、后视图与安装开孔尺寸。

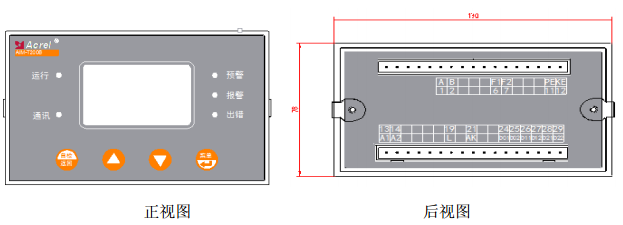

　　上图为嵌入式安装的绝缘监视仪 AIM-T200B 的正视图、后视图与安装开孔尺寸。

　　6.2 接线方法

　　□AIM-T200A 接线方法

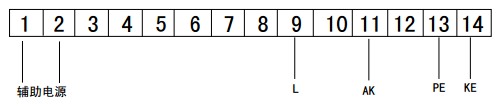

　　上排端子：1、2 号端子为辅助电源;L 端接入监测系统任意一相; AK 用于扩展应用于更高电压的 IT 系统;PE、KE 端子需要短接并接入 IT 系统 PE 线。

　　下排端子：15、16 号端子仅在多系统时短接，用于关闭绝缘监测仪监视功能;20、21 号端子分别为 RS-485 通讯线的 AB 线接口，用于与上位机连接;23、24，25、26，27、28 为三组继电器输出 。

　　□AIM-T200B 接线方法

　　上排端子：AB 端子为 RS-485 通讯接口，用于与上位机调试软件进行通讯;F1、F2 端子仅在多系统时短接，用于关闭绝缘监测仪监视功能;PE、KE 端短接并接入 IT 系统的 PE 线。

　　下排端子：U1、U2 端为辅助电源;L 端接入 IT 系统任意一相;AK 用于扩展应用于更高电压的 IT 系统;DO1+、DO1-，DO2+、DO2-，DO3+、DO3-为三组输出继电器。

　　6.4 注意事项

　　6.4.1 绝缘监测仪应安装于配电柜中，AIM-T200A 采用 35mm 标准导轨安装。

　　6.4.2 安装接线时应按接线图进行接线，最好用铜线线头接入，并将螺钉拧紧，避免因接触不良而导致仪表工作不正常。安科瑞电气股份有限公司

　　6.4.3 通讯接线

　　该监控装置提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可设定其通讯地址，波特率也可通过设置选择。

　　与上位机系统通讯连接时建议使用三芯屏蔽线，线径不小于 0.5mm2 ，分别接 A、B、COM (COM 可不接线)，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。建议最末端监控装置的 A、B 之间加匹配电阻，推荐阻值为 120Ω。
