【摘要】：针对学校建筑能耗高且能源管理不合理的问题，利用计算机网络技术、通讯技术、计量控制技术等信息化技术，实现能源资源分类分项计量和能源资源运行监管功能，清晰描述建筑内总的用能现状；实时监测各供电回路的电压、电流和功率等电力参数，识别有效负荷与无效能耗，从而可通过技术或行为节能方式，实现建筑的有效节能。
1 项目概述
宁波市鄞州蓝青小学是宁波日报报业集团、宁波天工实业和鄞州中学一起创办的全日制小学，是一所由鄞州区教育局直管的民办学校。学校占地面积约90亩，东临甬新河，西靠天工路，北至首南东路，总投资3亿元左右。学校建筑面积约5.4万㎡，毗邻天宫庄园，环境优美。
2 能耗在线监测系统的设计
整个能耗在线监测系统的设计是以《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》、《浙江省国家机关办公建筑和大型公共建筑用电分项计量系统设计标准》等相关技术导则为基础，建设符合用户实际需求的能耗在线监测系统，整个系统完成了建筑内部能耗计量仪表和能耗数据采集装置的安装，实现从建筑采集能耗数据，远程传输数据，数据统计与展示的功能。整个系统包括能耗数据的原始采集、能耗数据的在线传输、能耗数据的在线分析诊断等，通过能耗计量装置的安装，实现能耗数据的原始采集；通过通讯管理机的安装，实现能耗数据的在线传输；通过能耗数据的采集存数，形成可视化趋势，确定较高能耗范围 诊断形成高耗原因；通过后期的配置节能节电产品 改进运营管理模式，进行节能降耗；通过节能降耗前后数据对比，查看节能降耗实施效果。
2.1 能耗数据的原始采集
能耗数据的原始采集是整个能耗在线监测系统的基础，是整个能耗在线监测系统的基本构成元素，指依据国家机关办公建筑和大型公共建筑消耗的主要能源种类的划分，建筑能耗应包括耗电量，耗水量，耗气量，集中供热耗热量，集中供冷耗冷量和其他能源消耗量，分项能耗数据是指分类能耗数据中的一类或多类再细分为若干项。如电能又可以分为4类分项，插座照明用电，空调用电，特殊用电和动力用电，且每一个分项又可再分为若干子项。插座照明用电包括了建筑内部主要工作区域照明，普通设备用电等。可细分为插座照明用电，应急照明及走廊用电，室外照明用电三个子项。空调用电主要是指为建筑内部提供制冷和制热所消耗的电能，其也包括两个子项，冷热站电能使用和空调末端电能使用。动力用电是为建筑内提供动力服务使用的电能，包括电梯用电、水泵用电、通风机用电三个子项。这些分类分项数据要在采集器内部进行计算和存储，并定时与数据中心建立连接发送原始数据。本建筑中，涉及到的能耗信息主要包括耗电量，按照分类、分项计量系统的设计要求，本建筑中用电计量采用多功能电度表，在各楼层照明配电箱、空调配电箱、动力配电箱以及其他特殊用电配电箱安装多功能电表，实现电能的分项采集。
多功能电表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus-RTU通信协议，所有多功能电表有功电度计量精度达到0.5级，
2.2 数据传输

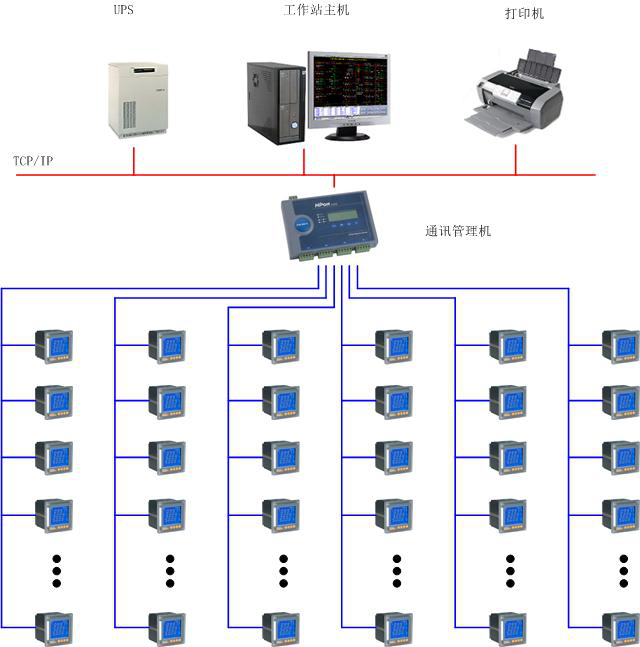

数据传输是指原始分类分项数据经由数据采集器通过Internet或GPRS等远程通讯方式将能耗原始数据从有离散分布的建筑群上传到数据中心，并将数据进行处理，完成原始数据存储的过程。在该过程中，数据采集器将定时采集到的数据进行累加，形成可扩展标示语言（XML）格式的数据包，数据包中不仅包含需要上传的数据还包括对应的建筑信息和采集器信息等。采集器还要对要传输的数据包进行加密处理，一般采用128位aes加密处理以保证数据的可靠并进行上传工作。整个系统的数据传输网络包括现场计量采集装置与采集器之间的485网络以及采集器与数据中心之间以太网，现场计量采集装置与采集器之间通过RS-485的总线方式，实现计量采集装的手拉手式的连接，接入采集器，每路485总线连接计量采集装置的数量在20只左右；采集器与数据中心之间通过建筑内部智能化网络实现数据的远传传输，整个系统的网络结构如下图所示：
2.3 能耗在线监测系统软件功能设计
能耗综合主界面
通过综合能耗主界面可以反映学校当年用能各分类能耗和折算为标准煤的综合能耗，并计算单位面积能耗。
分项用电数据统计
将电耗进行逐时、逐日、逐月、逐年统计。统计数据采用饼图、柱状图、线图、区域图等各种图形展示方式，直观反映各项统计数据的数值、趋势和分布情况。
用电支路趋势分析
统计各区域、各设备电能消耗，准确定位用电消耗回路，制定节能绩效考核制度，推动节能降耗的有效执行。为用能设备建立运行记录档案，长期跟踪记录设备运行过程中的能效分析评估结果，结合设备维护保养记录，为设备的运行维护提供依据。
能耗数据同环比分析
将各种类型和各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。
能耗数据分时统计
将能源类型、负载类型、区域能耗按照时间区分，按时、天、月、年、工作日、非工作日等对用能数据进行对比分析，掌握能源具体消耗情况。可将每天用能按时段设置峰、平、谷，统计各时段能耗，降低闲时能耗。
电能数据实时监测和预警
通过高精度智能仪表以技术手段实现自动化全实时、高密度的实时用能监测，减少用能的“跑、冒、滴、漏”和计量误差。实时监视现场仪表的回传数据，对电能进行合理的管控和预警，及时发现并改正运行中存在的用电异常，随时处理。按需设置重要设备的超标预警值，超标时醒目提醒并主动记录。
3、能耗在线监测系统建设的意义
建筑能耗监测系统建设的相关技术导则进行设计的一个多层次，多功能，跨区域，可双向交换信息的复杂系统。通过搭建这样的能耗监测系统可以实时监测建筑的能耗使用情况，通过能耗数据的分类分项计算，数据的分时统计，公共展示平台等，能促使国家机关办公建筑和大型公共建筑提高节能运行管理水平，为政府机关制定切实有效的政策和决策提供参考和有力的支持，并过能源综合管理系统软件对各电能计量点的用电量实施在线计量、动态监测、集中管理、科学考核，通过有效的末端监控管理，综合性地实现整体节能，为高能耗建筑的进一步节能改造提供依据。
作者简介：
杨兴媚，女，本科 江苏安科瑞电器制造有限公司，主要研究方向为智能电网供配电
